Yapılandırma seçenekleri
- Pano işlevi
- Giriş, çıkış, ölçüm ve bara kuplaj işlevleri.
- İstenen yapı
- Sabit veya çekmeceli yapı ve kablo erişimi.
- Koruma bilgileri
- Röleler, akım ve gerilim trafoları, topraklama ve kilitlemeler.
Pano işlevi • İstenen yapı • Koruma bilgileri

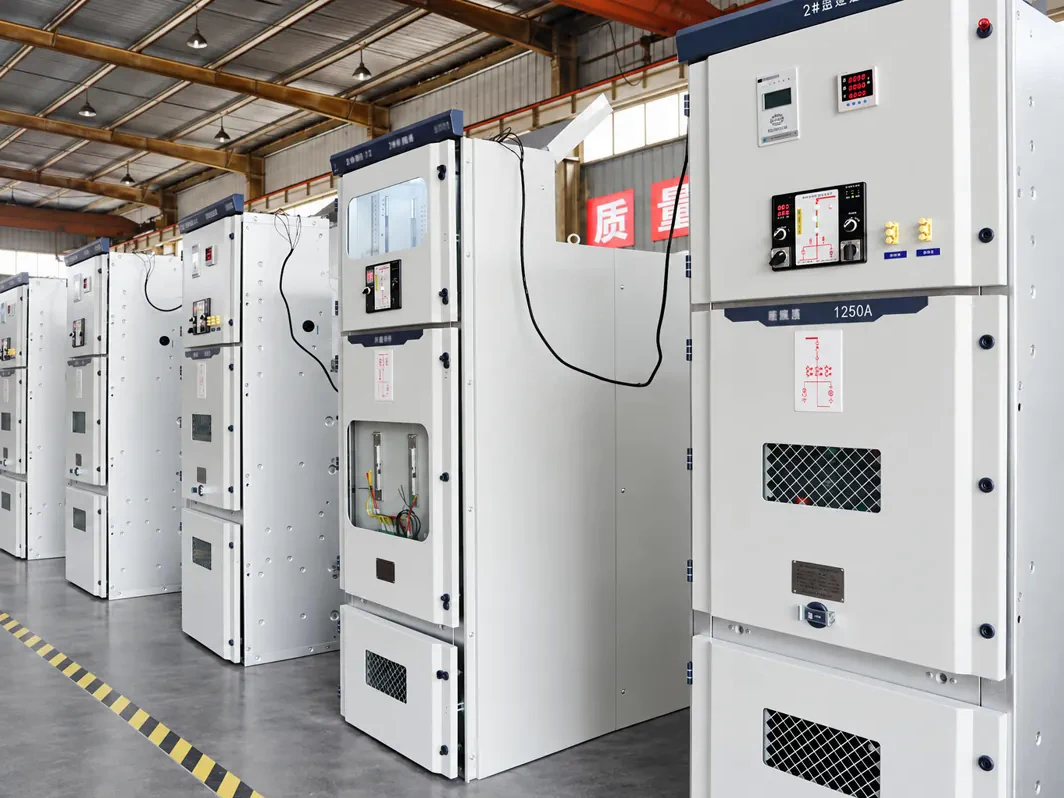

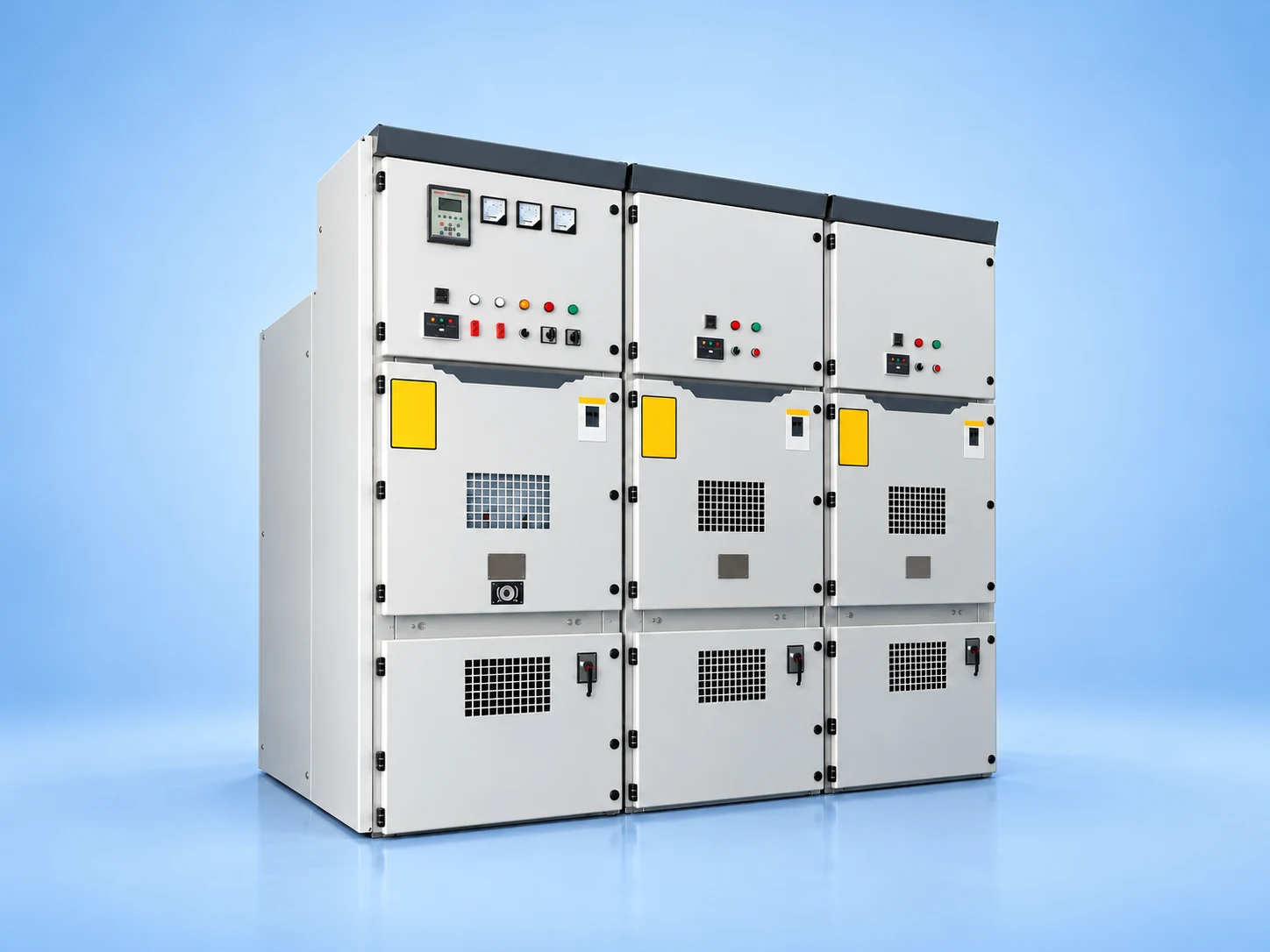

Orta gerilim hücreleri
Orta gerilim hücreleri giriş ve çıkış fiderlerinde anahtarlama, ayırma, ölçüm ve koruma sağlar.
Pano işleviGiriş, çıkış, ölçüm ve bara kuplaj işlevleri.
İstenen yapıSabit veya çekmeceli yapı ve kablo erişimi.
Koruma bilgileriRöleler, akım ve gerilim trafoları, topraklama ve kilitlemeler.
Proje bilgileriTek hat şeması, koruma etüdü ve ölçü trafosu bilgileri.
Düzeni seçin ve mevcut bilgileri ekleyin.
01 Teknik veriler
Yapılandırma ve proje bilgileri
Düzeni seçin ve mevcut bilgileri ekleyin.
İletilecek bilgiler
- Elektriksel gereksinimler
- Sistem gerilimi, frekansı, akımı ve kısa süreli dayanım.
- Proje bilgileri
- Tek hat şeması, koruma etüdü ve ölçü trafosu bilgileri.
- Kurulum
- Kablo başlıkları, oda yerleşimi ve bakım açıklıkları.
02 Mühendislik uygulamaları
Uygulamalar
Transformatör merkezleri
Orta gerilim giriş ve transformatör fider hücreleri, şebeke ile transformatörler arasında anahtarlama, ayırma ve koruma sağlar. Tek hat şeması hücre işlevlerini ve bara düzenini tanımlar. Sistem gerilimi, kısa devre seviyesi, akım/gerilim trafosu gereksinimleri ve röle koordinasyonu; kablo erişimi ve bakım alanıyla birlikte belirlenmelidir.
Endüstriyel dağıtım şebekeleri
Birden fazla trafo merkezi olan tesisler enerjiyi orta gerilim fiderleriyle dağıtır. Radyal veya ring düzen, tanımlı manevra yaklaşımı, kilitlemeler ve koruma koordinasyonu gerektirir. Kablo özellikleri, topraklama ve işletme prosedürleri hücre seçimini yönlendirir; uzaktan durum bilgisi ve kumanda, tesisin izleme gereksinimlerine bağlıdır.
Binalar ve altyapı
Yerleşkeler, ulaşım tesisleri ve büyük ticari projeler alçak gerilim dağıtımının önünde OG hücreleri kullanır. Trafo kapasitesi ve besleme düzeni fider işlevlerini ve ölçümü belirler. Oda erişimi, kablo başlığı alanı, havalandırma ve basınç tahliyesi, seçilen ekipmana ve tesisat tasarımına göre değerlendirilmelidir.
03 Yapılandırmayı seçin
Yapılandırmayı seçin
Tüm alanlar isteğe bağlıdır. Belirtilen seçenekleri seçin veya Diğer alanını kullanın.
İstenen yapı
Bir seçenek seçin.
İstenen gerilim (kV)
Bilgileri girin
Pano işlevi
Uygun tüm seçenekleri seçin.
Koruma bilgileri
Uygun tüm seçenekleri seçin.
Ek gereksinimler
Yardımcı besleme (V AC / DC)
Bilgileri girin
Kısa devre akımı ve süresi (kA / s)
Bilgileri girin
Kabin gerekleri
Bilgileri girin
Bileşen tercihi
Bilgileri girin
Besleme frekansı
Bilgileri girin
Gerekli akım (A)
Bilgileri girin
Girilen değerler talep edilen proje gereksinimleridir. Ekipman değerleri modelin teknik belgesinden doğrulanır.
Değerleri ve kurulum sınırlarını üretici belgelerinden doğrulayın.
04 Yapı ve seçenekler
Teknik seçenekler
05 Uygulanabilir standartlar ve gerekler
Standartlar
- Proje şartnamesi
- Teknik referanslar: IEC 62271-1 / IEC 62271-200. Uygulanacak bölüm ve sürümü kullanım amacı ve önerilen tertibatın belgeleriyle belirleyin.
- Elektriksel değerler
- Değerleri ve kurulum sınırlarını üretici belgelerinden doğrulayın.
- Doğrulama belgeleri
- Belirli yapılandırmaya ait doğrulama ve muayene kayıtlarını isteyin.
- Tedarik kapsamı
- Ekipman, bileşen, mühendislik, yazılım ve belgeleri ayırın; dahil edilen kalemleri teklif doğrular.
06 Üretim ve projeler
Üretim ve projeler
Proje belgeleri
Proje belgeleri
Gönderebileceğiniz belgeler
Mevcut çizim ve listeleri gönderin; ilk talep için eksiksiz dosya gerekmez.
- Tek hat şeması
- Röle listesi
- Akım ve gerilim trafosu listesi
Talep edilecek belgeler
Seçilen ekipmanın belgelerini isteyin; kapsam ve teslim aşamasını teklifte kararlaştırın.
- Kapsam ve bileşen listesi
- Yerleşim ve kablolama çizimleri
- Model veri sayfaları ve doğrulama kayıtları
07 Seçim desteği
Sık sorulan sorular
Teklif için hangi bilgiler gerekir?
Aşağıdaki proje bilgilerini gönderin: Sistem gerilimi, frekansı, akımı ve kısa süreli dayanım. Tek hat şeması, koruma etüdü ve ölçü trafosu bilgileri.
Kesicili hücre ile RMU aynı çözüm müdür?
Anahtarlama, koruma ve işletme işlevleri farklı olabilir. Seçim şebekeye, koruma görevlerine ve bakım gereklerine bağlıdır.
Koruma için hangi bilgiler gerekir?
Arıza seviyelerini, koordinasyonu, röle işlevlerini, ölçü trafosu bilgilerini ve her devrenin topraklama gereklerini paylaşın.
Projenizi görüşelim
Teklif isteyin
Aşağıdaki proje bilgilerini gönderin: Sistem gerilimi, frekansı, akımı ve kısa süreli dayanım. Tek hat şeması, koruma etüdü ve ölçü trafosu bilgileri. Kablo başlıkları, oda yerleşimi ve bakım açıklıkları.
