Yapılandırma seçenekleri
- Montaj
- Boyutlar, malzeme, kapılar, montaj ve kablo girişleri.
- Tedarik kapsamı
- Boş kabin, montaj veya tasarım ve montaj.
- Bileşen tercihi
- Bileşen yerleri, kablolama, klemensler ve etiketler.
Montaj • Tedarik kapsamı • Bileşen tercihi

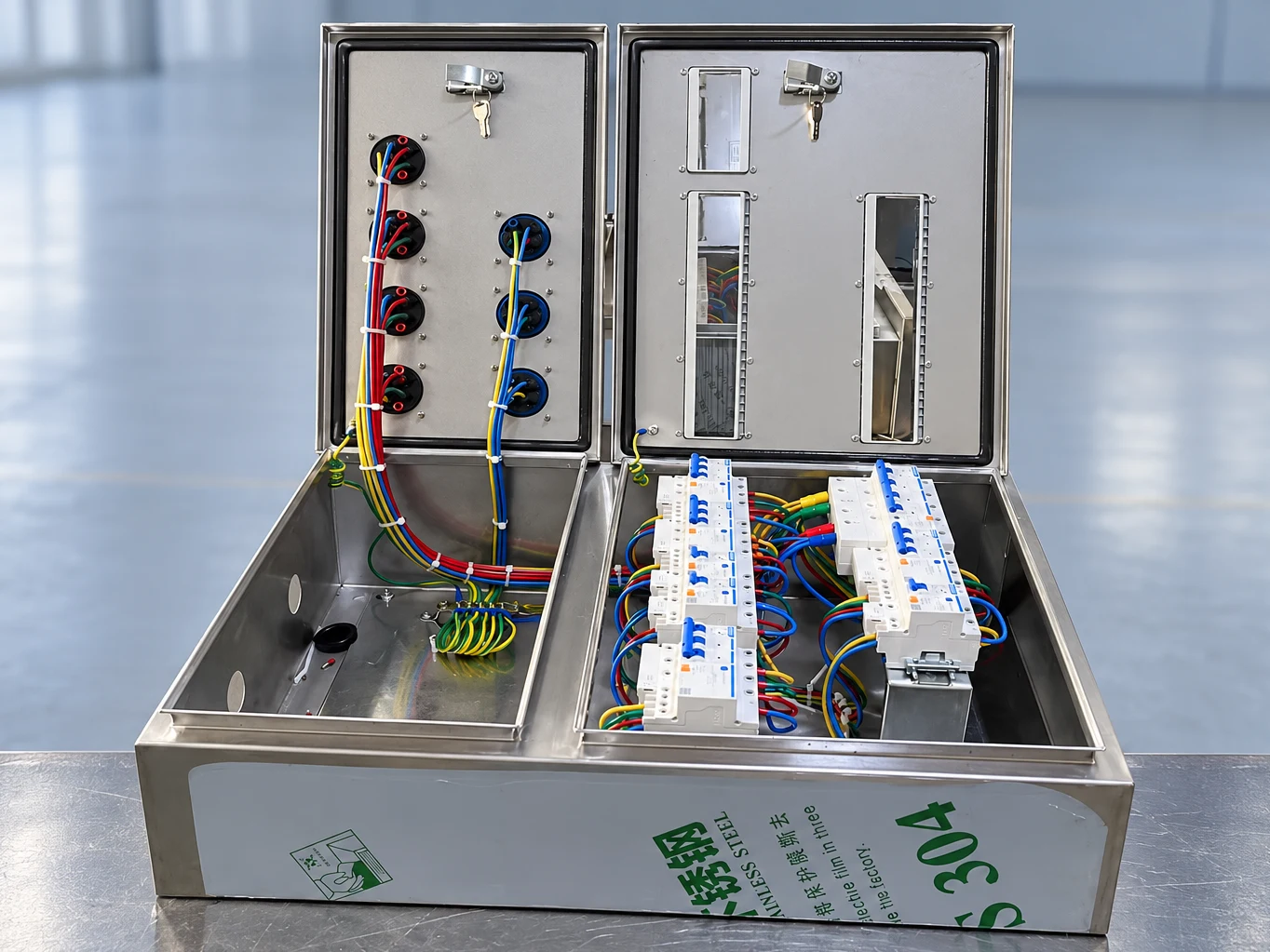

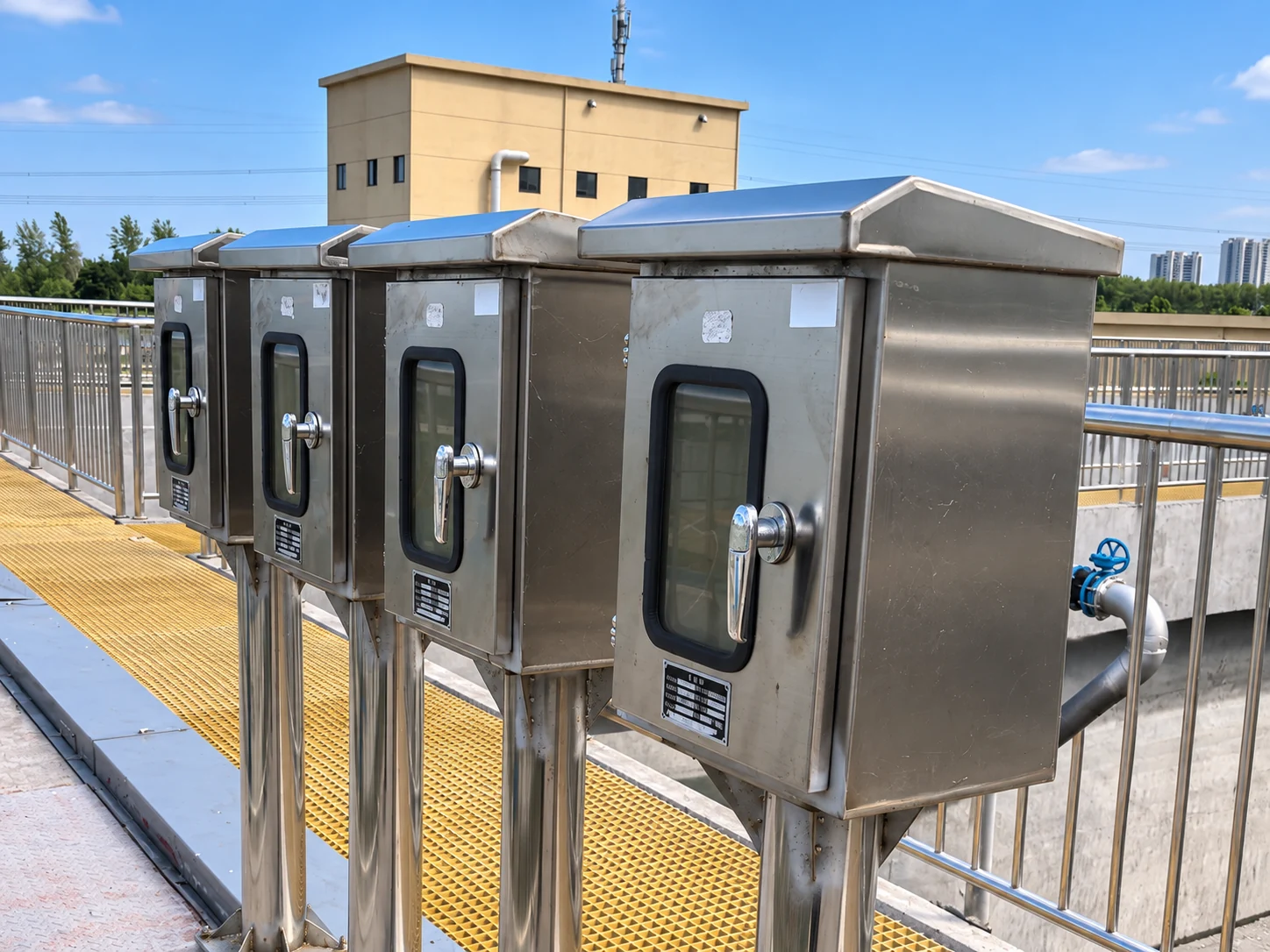

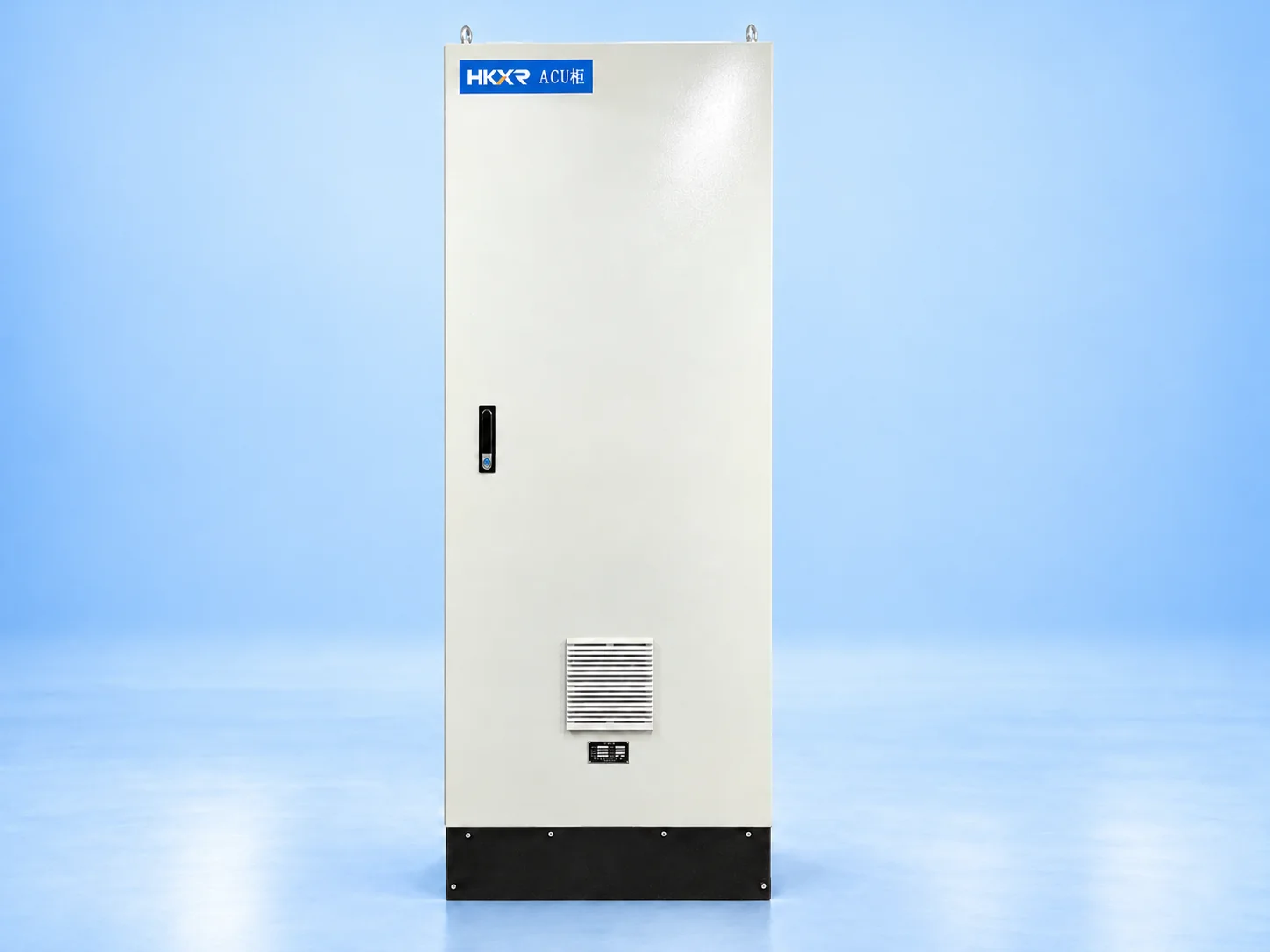

Projeye özel elektrik panoları ve kabinler
Özel kabin ve montajlar mekanik çizimler, elektrik şemaları, malzeme listesi ve belirlenen tedarik kapsamıyla tanımlanır.
MontajBoyutlar, malzeme, kapılar, montaj ve kablo girişleri.
Tedarik kapsamıYalnız kabin / Pano montajı
Bileşen tercihiBileşen yerleri, kablolama, klemensler ve etiketler.
Proje bilgileriGenel yerleşim çizimi / Malzeme listesi / Kablolama şeması
Düzeni seçin ve mevcut bilgileri ekleyin.
01 Teknik veriler
Yapılandırma ve proje bilgileri
Düzeni seçin ve mevcut bilgileri ekleyin.
İletilecek bilgiler
- Kabin gerekleri
- Mekanik çizimler ve kurulum koşulları.
- Proje bilgileri
- Elektrik şemaları, BOM ve bileşen gerekleri.
- Kabul ve belgeler
- Çizim onayı, muayene ölçütleri ve teslim belgeleri.
02 Mühendislik uygulamaları
Uygulamalar
OEM ekipman panoları
Özel panolar, makine veya paket sistem için güç ve kontrol elemanlarını, operatör cihazlarını ve kablolamayı bir araya getirir. Onaylı şemalar, malzeme listesi ve arayüz çizimleri montajı tanımlar. Bileşen boyutları, ısı dağılımı, kablo ayrımı ve klemens erişimi yerleşimi ve kabul kontrollerini şekillendirir.
Yüklenici ve proje arayüzleri
Projeye özel panolar, tedarik edilen ekipmanı tesisin güç ve kontrol sistemlerine bağlar. Kapsam, boş mahfaza ile kablolanmış panoyu ayırmalı; tedarik edilen bileşenleri ve dış arayüzleri belirtmelidir. Montaj boyutları, kablo girişleri, klemens listeleri ve inceleme şartları montaj çizimleri onaylanmadan çözülmelidir.
Pano değişimi ve modernizasyon
Mevcut panonun değiştirilmesi; montaj ölçülerinin, kablo konumlarının ve ekipman arayüzlerinin doğrulanmasını gerektirir. Saha incelemesi elektriksel çalışma şartlarını, ortamı ve korunacak bileşenleri de belirlemelidir. Yeni yerleşim ve kararlaştırılan kontrol planı, geçiş takvimi oluşturulmadan bu kısıtları çözmeli ve montaj arayüzlerini tanımlamalıdır.
03 Yapılandırmayı seçin
Yapılandırmayı seçin
Tüm alanlar isteğe bağlıdır. Belirtilen seçenekleri seçin veya Diğer alanını kullanın.
Tedarik kapsamı
Bir seçenek seçin.
Montaj
Bir seçenek seçin.
Kurulum
Bir seçenek seçin.
Proje bilgileri
Uygun tüm seçenekleri seçin.
Ek gereksinimler
İstenen besleme gerilimi
Bilgileri girin
Devre gerekleri
Bilgileri girin
Kabin gerekleri
Bilgileri girin
Bileşen tercihi
Bilgileri girin
Besleme frekansı
Bilgileri girin
Gerekli akım (A)
Bilgileri girin
Girilen değerler talep edilen proje gereksinimleridir. Ekipman değerleri modelin teknik belgesinden doğrulanır.
Donanım montajı yazılım kapsamını belirlemez. Programlama, HMI, kaynak dosyalar ve devreye alma teklifte açıkça onaylanmalıdır.
04 Yapı ve seçenekler
Teknik seçenekler
05 Uygulanabilir standartlar ve gerekler
Standartlar
- Proje şartnamesi
- Teknik referanslar: IEC 62208 / IEC 61439-1 / IEC 61439-2. Uygulanacak bölüm ve sürümü kullanım amacı ve önerilen tertibatın belgeleriyle belirleyin. IEC 62208 boş mahfazalar içindir; tamamlanmış elektrik tertibatını doğrulamaz.
- Elektriksel değerler
- Değerleri ve kurulum sınırlarını üretici belgelerinden doğrulayın.
- Doğrulama belgeleri
- Belirli yapılandırmaya ait doğrulama ve muayene kayıtlarını isteyin.
- Tedarik kapsamı
- Ekipman, bileşen, mühendislik, yazılım ve belgeleri ayırın; dahil edilen kalemleri teklif doğrular.
06 Üretim ve projeler
Üretim ve projeler
Proje belgeleri
Proje belgeleri
Gönderebileceğiniz belgeler
Mevcut çizim ve listeleri gönderin; ilk talep için eksiksiz dosya gerekmez.
- Genel yerleşim çizimi
- Malzeme listesi
- Kablolama şeması
- Mekanik ve elektrik şartnamesi
Talep edilecek belgeler
Seçilen ekipmanın belgelerini isteyin; kapsam ve teslim aşamasını teklifte kararlaştırın.
- Kapsam ve bileşen listesi
- Yerleşim ve kablolama çizimleri
- Model veri sayfaları ve doğrulama kayıtları
07 Seçim desteği
Sık sorulan sorular
Teklif için hangi bilgiler gerekir?
Aşağıdaki proje bilgilerini gönderin: Mekanik çizimler ve kurulum koşulları. Elektrik şemaları, BOM ve bileşen gerekleri.
Boş kabin ile montajlı pano arasındaki fark nedir?
Boş kabin yalnızca muhafazayı kapsar. Montajlı pano şartnamede açıkça belirtilen bileşen ve bağlantıları ekler.
Marka ve kabul kontrolleri belirtilebilir mi?
Marka, model ve kabul edilebilir alternatifleri BOM'da belirtin. Muayene ve belgeleri tanımlayın; bulunabilirlik ve değişiklikler onay gerektirir.
Projenizi görüşelim
Teklif isteyin
Aşağıdaki proje bilgilerini gönderin: Mekanik çizimler ve kurulum koşulları. Elektrik şemaları, BOM ve bileşen gerekleri. Çizim onayı, muayene ölçütleri ve teslim belgeleri.
