Yapılandırma seçenekleri
- Dağıtım işlevi
- Ana veya tali dağıtım, aydınlatma ve ekipman beslemesi.
- Montaj
- Duvar veya zemin montajı ve kablo girişleri.
- Pano işlevi
- Giriş koruması, çıkış devreleri, klemensler ve etiketler.
Dağıtım işlevi • Montaj • Kablo girişi

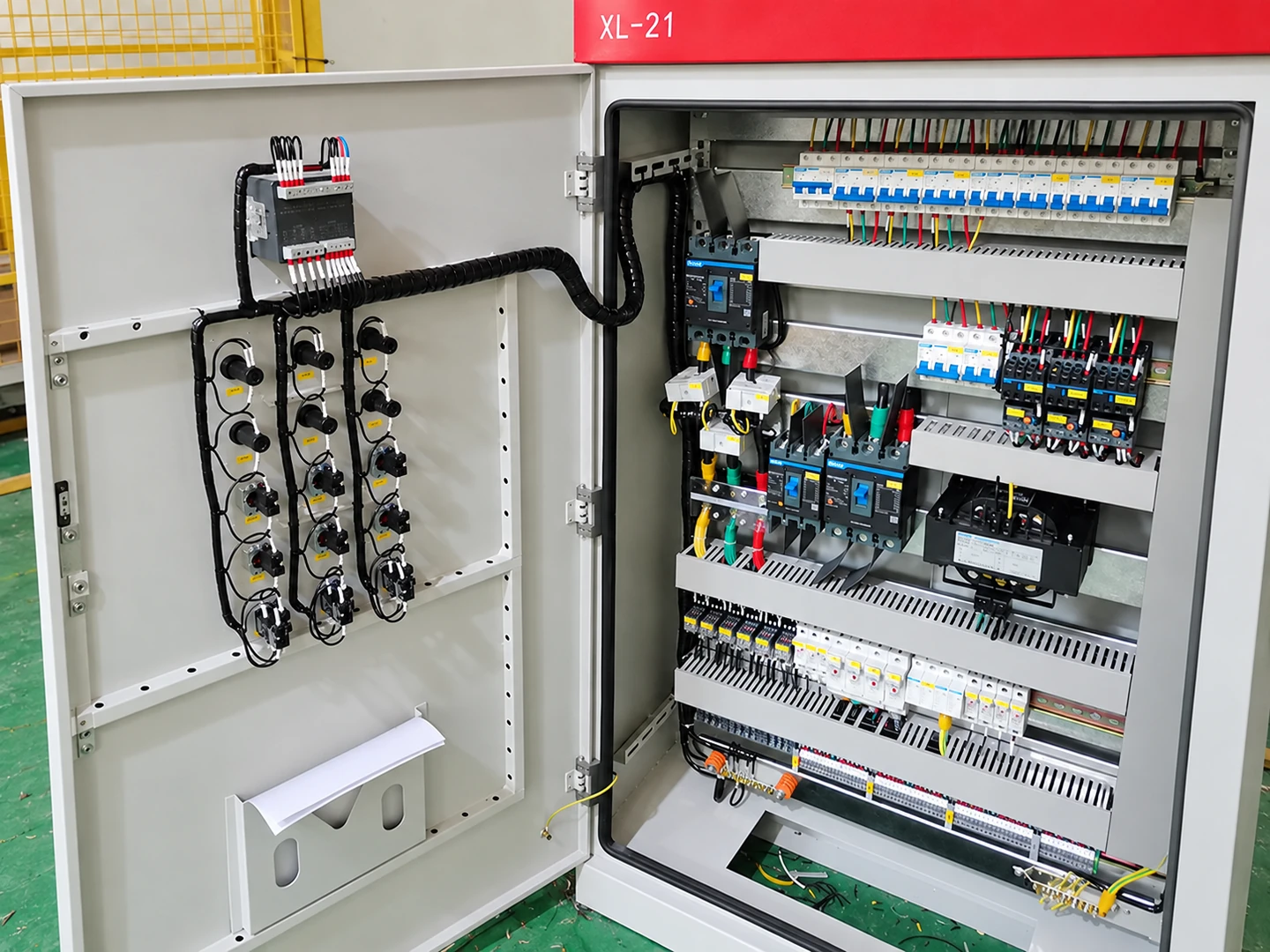

Tali dağıtım panoları
Dağıtım panoları son devreleri, koruma cihazlarını ve yük bağlantılarını bölüm veya ekipman bazında düzenler.
Dağıtım işleviAna veya tali dağıtım, aydınlatma ve ekipman beslemesi.
MontajDuvar montajı / Zemin montajı
Kablo girişiÜst / Alt / Yan
Proje bilgileriYük listesi
Düzeni seçin ve mevcut bilgileri ekleyin.
01 Teknik veriler
Yapılandırma ve proje bilgileri
Düzeni seçin ve mevcut bilgileri ekleyin.
İletilecek bilgiler
- İstenen besleme gerilimi
- Gerilim, fazlar ve devre yük listesi.
- Koruma bilgileri
- Devre akımları, koruma ve yedek çıkışlar.
- Kurulum
- Boyutlar, montaj yüzeyi ve ortam koşulları.
02 Mühendislik uygulamaları

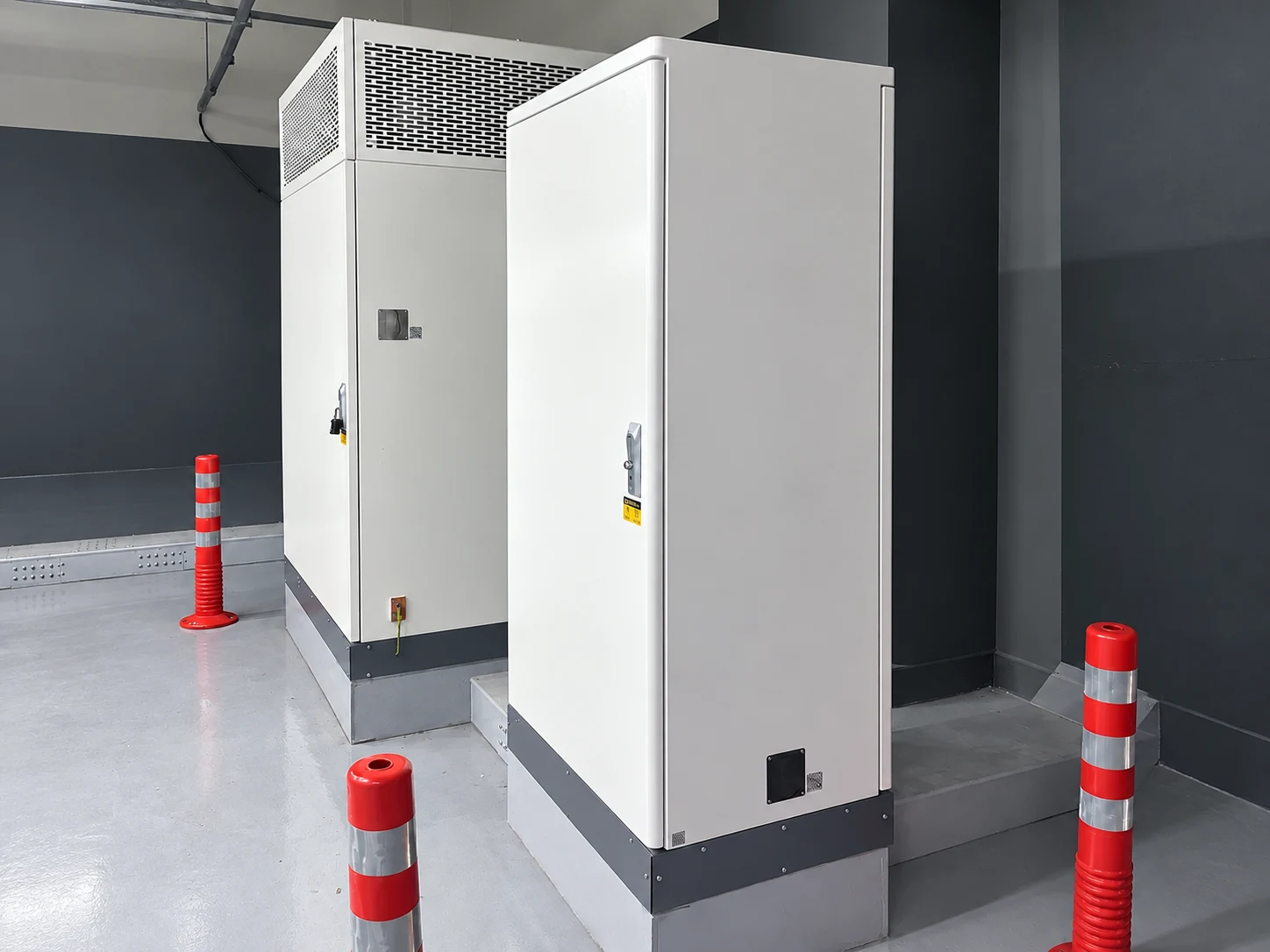

Uygulamalar
Aydınlatma ve son devreler
Kat ve bölge dağıtım panoları; aydınlatma, priz ve özel ekipman devrelerini besler. Devre çizelgesi yük dağılımını, faz dengesini ve yedek çıkışları belirler. Koruma cihazları, gerektiğinde artık akım koruması, nötr düzeni ve devre etiketleri; bağlı yükler ile topraklama sistemine uygun seçilir.
Yerel endüstriyel dağıtım
Tali panolar atölye ekipmanlarını, bakım prizlerini ve yardımcı yükleri kullanım noktasına yakın besler. Giriş ve devre korumaları üst panoyla koordineli olmalı ve yerel kısa devre seviyesine uygun seçilmelidir. Yük rejimi, kablo girişleri ve erişilebilir ayırma, devre düzenini ve mahfaza boyutlarını belirler.
Pompa odaları ve dış tesisler
Pompa, dış aydınlatma ve servis ekipmanı panoları, montaj yerine uygun mahfaza gerektirir. Yağmur, toz, yoğuşma ve korozyon; malzeme, koruma ve kablo girişlerini etkiler. Komple pano tanımlanmadan önce montaj konumu, bakım erişimi ve yük çizelgesi netleştirilmelidir.
03 Yapılandırmayı seçin
Yapılandırmayı seçin
Tüm alanlar isteğe bağlıdır. Belirtilen seçenekleri seçin veya Diğer alanını kullanın.
Dağıtım işlevi
Uygun tüm seçenekleri seçin.
Montaj
Bir seçenek seçin.
Kurulum
Bir seçenek seçin.
Kablo girişi
Uygun tüm seçenekleri seçin.
Ek gereksinimler
İstenen besleme gerilimi
Bilgileri girin
Gerekli akım (A)
Bilgileri girin
Kabin gerekleri
Bilgileri girin
Bileşen tercihi
Bilgileri girin
Besleme frekansı
Bilgileri girin
Gerekli akım (A)
Bilgileri girin
Girilen değerler talep edilen proje gereksinimleridir. Ekipman değerleri modelin teknik belgesinden doğrulanır.
04 Yapı ve seçenekler
Teknik seçenekler
05 Uygulanabilir standartlar ve gerekler
Standartlar
- Proje şartnamesi
- Teknik referanslar: IEC 61439-1 / IEC 61439-2 / IEC 61439-3. Uygulanacak bölüm ve sürümü kullanım amacı ve önerilen tertibatın belgeleriyle belirleyin. IEC 61439-3, kapsamı içindeki sıradan kişilerce işletilen dağıtım panoları içindir; endüstriyel tertibat için uygun ürün bölümü seçilir.
- Elektriksel değerler
- Değerleri ve kurulum sınırlarını üretici belgelerinden doğrulayın.
- Doğrulama belgeleri
- Belirli yapılandırmaya ait doğrulama ve muayene kayıtlarını isteyin.
- Tedarik kapsamı
- Ekipman, bileşen, mühendislik, yazılım ve belgeleri ayırın; dahil edilen kalemleri teklif doğrular.
06 Üretim ve projeler

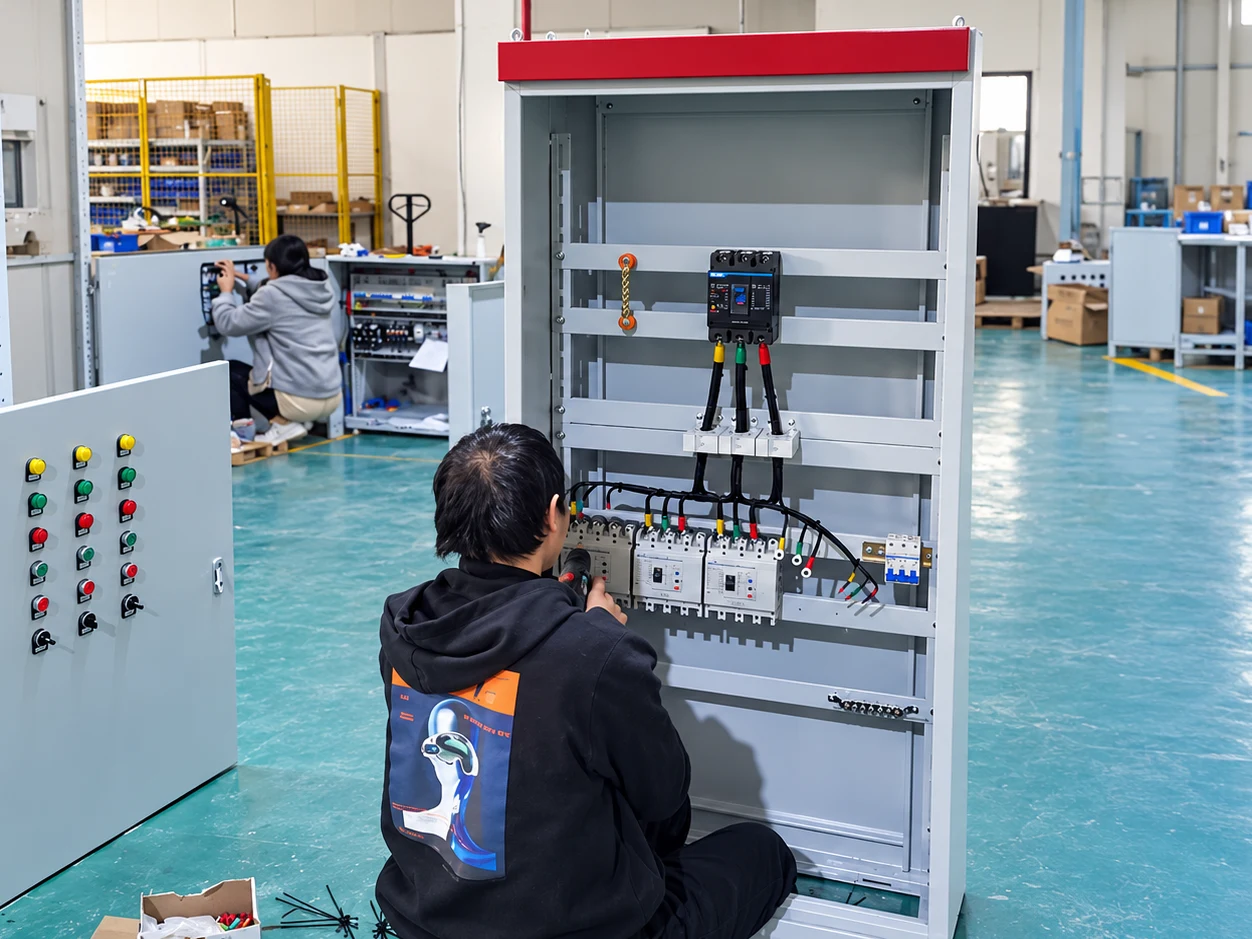

Üretim ve projeler
Proje belgeleri
Proje belgeleri
Gönderebileceğiniz belgeler
Mevcut çizim ve listeleri gönderin; ilk talep için eksiksiz dosya gerekmez.
- Yük listesi
- Kablolama şeması
- Genel yerleşim çizimi
- Mahfaza ve montaj çizimi
Talep edilecek belgeler
Seçilen ekipmanın belgelerini isteyin; kapsam ve teslim aşamasını teklifte kararlaştırın.
- Kapsam ve bileşen listesi
- Yerleşim ve kablolama çizimleri
- Model veri sayfaları ve doğrulama kayıtları
07 Seçim desteği
Sık sorulan sorular
Teklif için hangi bilgiler gerekir?
Aşağıdaki proje bilgilerini gönderin: Gerilim, fazlar ve devre yük listesi. Devre akımları, koruma ve yedek çıkışlar.
Boş pano gövdesi ile montajlı pano aynı mıdır?
Gövde mekanik muhafazayı sağlar. Montajlı pano ayrıca devreler için belirtilen cihazları, bağlantıları ve etiketleri içerir.
Devre listesinde neler bulunmalıdır?
Her devrenin yükünü, akımını, kutup veya faz sayısını, korumasını ve yedeğini belirtin; montaj ve kablo girişlerini ekleyin.
Projenizi görüşelim
Teklif isteyin
Aşağıdaki proje bilgilerini gönderin: Gerilim, fazlar ve devre yük listesi. Devre akımları, koruma ve yedek çıkışlar. Boyutlar, montaj yüzeyi ve ortam koşulları.
