Opțiuni de configurare
- Funcția celulei
- Circuite de intrare, plecare și cuplă de bare.
- Construcție
- Execuție fixă sau debroșabilă și acces la cabluri.
- Date de protecție
- Protecții, măsurare și interblocări.
Rol de distribuție • Construcție • Date de protecție
Tablouri de joasă tensiune
Tabloul general distribuie alimentarea principală către plecări și integrează protecția, măsurarea și comanda.
Rol de distribuțieCircuite de intrare, plecare și cuplă de bare.
ConstrucțieExecuție fixă sau debroșabilă și acces la cabluri.
Date de protecțieProtecții, măsurare și interblocări.
Datele proiectuluiSchemă monofilară, lista plecărilor și rezerve.
Selectați configurația și adăugați datele disponibile.
01 Date tehnice
Configurație și datele proiectului
Selectați configurația și adăugați datele disponibile.
Date de furnizat
- Cerințe electrice
- Tensiune, frecvență, curent și ținere la scurtcircuit cu durată.
- Datele proiectului
- Schemă monofilară, lista plecărilor și rezerve.
- Instalare
- Spațiu, intrări de cabluri și condiții de mediu.
02 Aplicații tehnice
Aplicații
Distribuție principală industrială
Tabloul general primește alimentarea de la transformator și deservește linii de producție, centre de comandă a motoarelor și utilități. Încărcarea barelor, curentul de scurtcircuit prezumat și coordonarea protecțiilor de intrare și plecare definesc schema electrică. Accesul la plecări și rezervele trebuie să țină cont de mentenanță și extindere.
Tablouri generale pentru clădiri
În birouri, hoteluri și campusuri, tabloul general alimentează coloane, tablouri de nivel și consumatori mecanici mari. Bilanțul de sarcini definește plecările, măsurarea și repartizarea circuitelor. Mai multe surse necesită o schemă de transfer și interblocare; dimensiunile încăperii, traseele de cabluri și spațiile de mentenanță condiționează amplasarea.
Extinderea distribuției existente
Echipamente noi de proces sau sarcini suplimentare pot necesita plecări noi ori înlocuirea tabloului principal. Înaintea proiectării se verifică planurile existente, nivelurile de scurtcircuit, racordurile barelor și secțiunile cablurilor. Spațiul, mijloacele de separare și succesiunea convenită a întreruperilor stabilesc conectarea noii secțiuni.
03 Selectați configurația
Selectați configurația
Toate câmpurile sunt opționale. Alegeți opțiunile indicate sau utilizați Altele.
Construcție
Selectați o opțiune.
Funcția celulei
Selectați toate opțiunile aplicabile.
Instalare
Selectați o opțiune.
Datele proiectului
Selectați toate opțiunile aplicabile.
Cerințe suplimentare
Tensiune de alimentare solicitată
Introduceți datele
Curent de scurtcircuit și durată (kA / s)
Introduceți datele
Cerințe de carcasă
Introduceți datele
Componente preferate
Introduceți datele
Frecvența alimentării
Introduceți datele
Curent solicitat (A)
Introduceți datele
Valorile introduse sunt cerințe ale solicitării. Caracteristicile echipamentului se verifică în fișa modelului.
04 Construcție și opțiuni
Opțiuni tehnice
05 Standarde și cerințe aplicabile
Standarde
- Specificația proiectului
- Referințe tehnice: IEC 61439-1 / IEC 61439-2. Partea și ediția aplicabile se stabilesc după utilizare și documentele ansamblului propus.
- Caracteristici electrice
- Confirmați caracteristicile și limitele de instalare în documentele producătorului.
- Documente de verificare
- Solicitați înregistrări de verificare și inspecție pentru configurația concretă.
- Scopul furniturii
- Separați echipamentele, componentele, proiectarea, software-ul și documentele; oferta confirmă pozițiile incluse.
06 Producție și proiecte

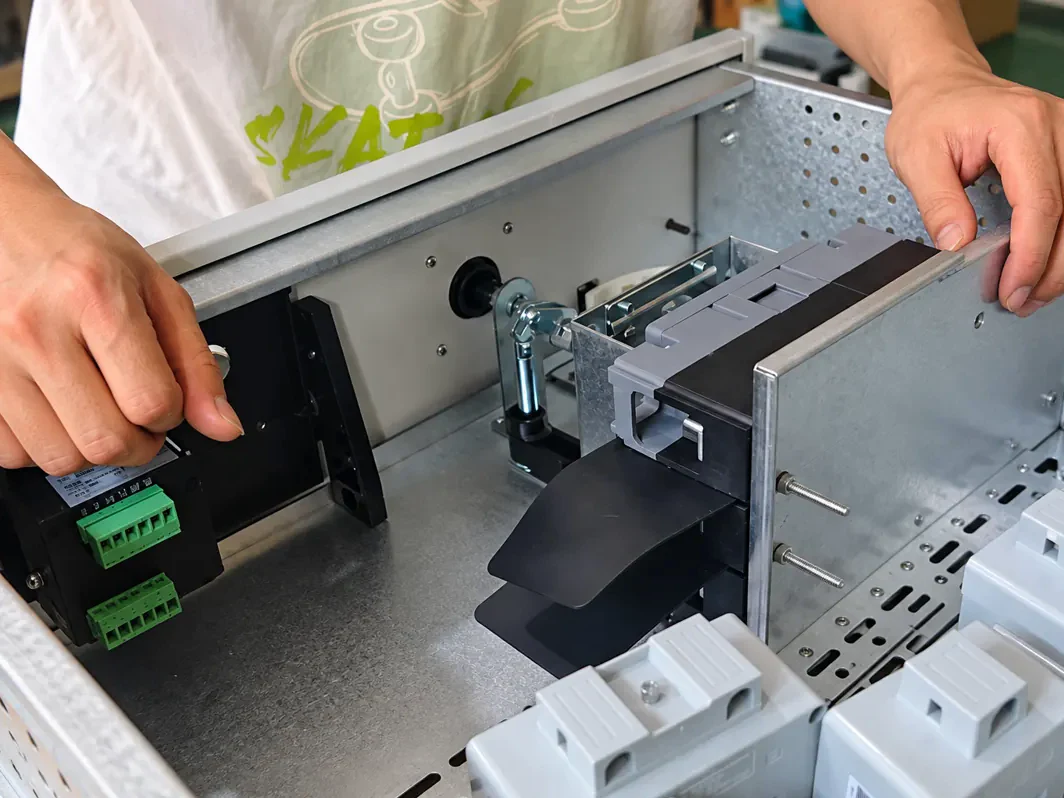

Producție și proiecte
Film de asamblare
Deschideți filmul
Documentația proiectului
Documentația proiectului
Documente pe care le puteți trimite
Trimiteți desenele sau listele disponibile; solicitarea inițială nu necesită un dosar complet.
- Schemă monofilară
- Lista plecărilor
- Specificația proiectului
- Lista componentelor și protecțiilor
Documente de solicitat
Solicitați documentele echipamentului selectat și conveniți conținutul și predarea în ofertă.
- Scop și lista componentelor
- Desene de amplasare și scheme de cablare
- Fișe ale modelului și documente de verificare
07 Asistență la alegere
Întrebări frecvente
Ce date sunt necesare pentru ofertare?
Trimiteți următoarele date ale proiectului: Tensiune, frecvență, curent și ținere la scurtcircuit cu durată. Schemă monofilară, lista plecărilor și rezerve.
Cum diferă tabloul general de unul secundar?
Tabloul general gestionează alimentarea și plecările principale. Tabloul secundar grupează circuitele finale ale unei zone sau ale unor consumatori.
Ce date de scurtcircuit sunt necesare?
Indicați curentul de defect estimat, durata de ținere și protecțiile. Cerințele se verifică în documentația modelului propus.
Să discutăm proiectul
Solicitați o ofertă
Trimiteți următoarele date ale proiectului: Tensiune, frecvență, curent și ținere la scurtcircuit cu durată. Schemă monofilară, lista plecărilor și rezerve. Spațiu, intrări de cabluri și condiții de mediu.
